27.03.2020 Видеостена: избыточная расточительность или необходимость?

Видеостена — это конструкция, состоящая из соединённых вместе профессиональных дисплеев. Чаще всего для сохранения оригинального соотношения сторон источника близкого к 16:9 необходимо строить стены с одинаковым количеством дисплеев по горизонтали и вертикали. Например, два дисплея по вертикали и два по горизонтали профессионалы говорят о размерности такой видеостены, как 2Х2, три дисплея по вертикали и три по горизонтали, как 3х3, и так далее.

Такое сочетание дисплеев выбрано не только из-за разрешения источника, но и, исходя из еще одного важного фактора. Производители, зная стандартные сочетания дисплеев в видеостене, в помощь ее создателю встроили в профессиональные дисплеи процессоры. С их помощью построение стандартных видеостен максимально упрощено. И следующим шагом производителей стало добавление возможности передавать исходный сигнал источника последовательно на каждый из дисплеев в видеостене. Эти шаги значительно увеличили привлекательность видеостен и облегчили их создание, избавив владельца от необходимости покупать дорогой внешний процессор видеостены, что кардинально снизило затраты на создание и на стоимость владения.

После установки на крепления в соответствии с размерностью видеостены и соединения последовательно видеокабелями дисплеев, инженеру необходимо всего лишь ввести в процессор каждого дисплея общее количество дисплеев в видеостене и номер (местоположение) конкретного дисплея в этой конструкции. И процессор каждого дисплея вырежет кусочек изображения, соответствующий положению дисплея в стене, создавая единую, большую картинку. Делают это чаще всего с помощью пульта дистанционного управления.

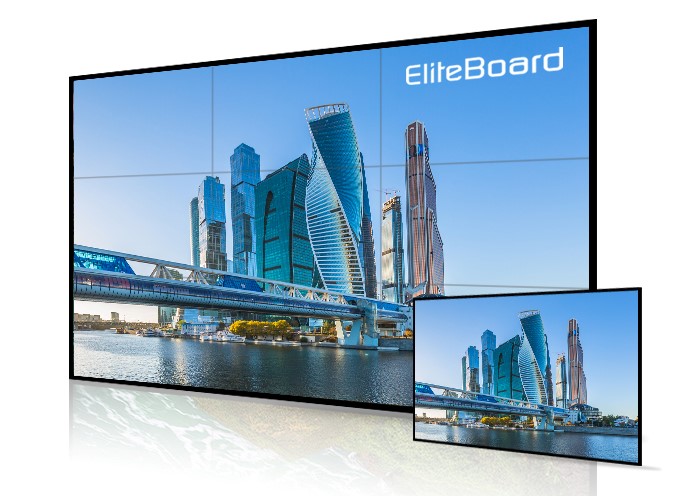

Для организации удаленного управления видеостеной может появиться необходимость подключения управляющего компьютера, используя соединения его COM порта с разъем COM IN дисплея, получающего сигнал от источника. Оставшиеся дисплеи подключаются последовательно, используя разъем COM OUT текущего дисплея, соединяя его с COM IN следующего дисплея. Имея доступ по средствам сети или интернета к такому компьютеру через специальную программу, передающую коды управления COM портам дисплеев, можно управлять видеорядом и способом отображения каждого дисплея в видеостене. COM порт пришел к нам из далекого прошлого IT индустрии и выглядит достаточно архаично. Поэтому производители, стараясь упростить процесс коммутации, идут на интересные инженерные решения. Например, при создании дисплеев EliteBoard разъем COM порта выполнили в виде технологичного и доступного по цене и способу установки разъема RJ-45. Новые модели профессиональных дисплеев EliteBoard поставляются в комплекте и с пультом дистанционного управления и с кабелем для подключения к COM порту управляющего компьютера. Это дает заказчику широкое поле выбора способа установки и удаленного управления эксплуатацией видеостен на дисплеях EliteBoard.

Необходимо более подробно остановиться на трех важнейших правилах размещения дисплеев в видеостене относительно друг друга и окружающих объектов, а также транспортировке дисплеев.

1. Между каждой соприкасающейся с другим дисплеем поверхностью, окаймляющего дисплей металлического корпуса или стороной бесшовной панели, необходимо оставит зазор не менее 0,5 мм. Это связано с двумя факторами:

а) тепловым расширением металла;

б) нагрузкой верхнего дисплея на нижний.

Тепловое расширение соседнего дисплея при плотном соприкосновении создает опасное для целостности экрана давление и механическое напряжение, итогом которого может стать разрушение матрицы. Такую же опасность создает и «лежащий» на нижнем дисплей;

2. Также между видеостеной и окружающими объектами обязательно должен быть тепловой зазор. Например, если располагать видеостену в глубокой нише, то с каждой из сторон видеостены и за ней необходимо оставить не менее 15 см свободного пространства для отвода тепла;

3. Не менее важна технология транспортировки и перемещения дисплеев. Тонкие рамки дисплеев предназначены только для защиты пакета разных слоев матрицы от воздействия пыли и от легких касаний при переноске. Ни от ударов, ни от сильной нагрузки при опускании дисплея на какую-либо из сторон на твердую поверхность эти рамки не спасут. Следствием таких воздействий будут сколы или трещины в матрице. Большинство профессиональных дисплеев оборудованы ручками для переноски и только их можно использовать. Есть еще вариант - использование «присосок», предназначенных для переноски большеразмерных плоских предметов типа стекол или зеркал, если такая возможность предусмотрена в инструкции. Брать профессиональный дисплей при переноске или извлечении из упаковки за нижнюю сторону запрещено и ведет к разрушению экрана. Транспортировка дисплеев допускается только в вертикальном положении.

Единственное правильное положение дисплея для установки креплений, если иное не прописано в инструкции, это расположение дисплея экраном вниз на мягкой упругой поверхности, перекрывающей по своему размеру периметр дисплея, чтобы ни одна часть рамки не находилась в воздухе. Степень защиты экрана определяется производителем. Например, профессиональные дисплеи EliteBoard, помимо специального антибликового покрытия, используют еще и слой, защищающий от царапин и увеличивающий устойчивость экрана к внешним воздействиям.

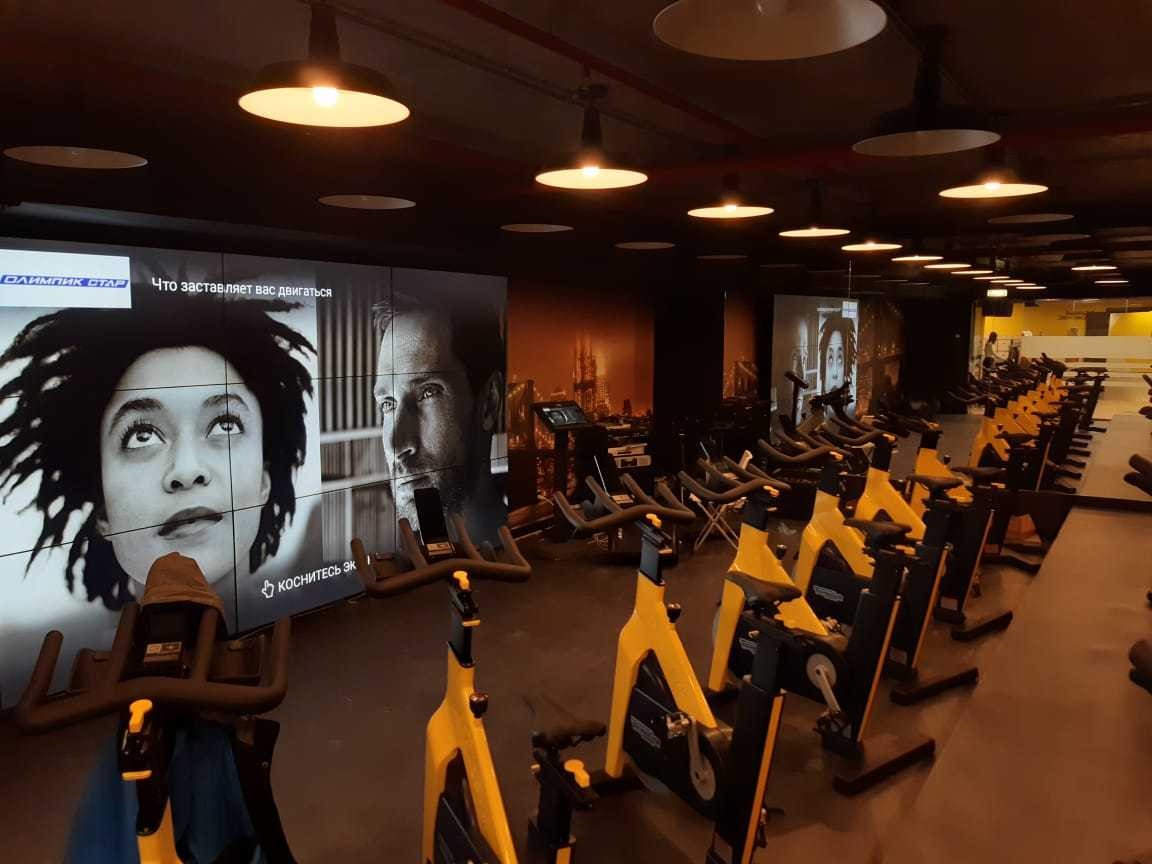

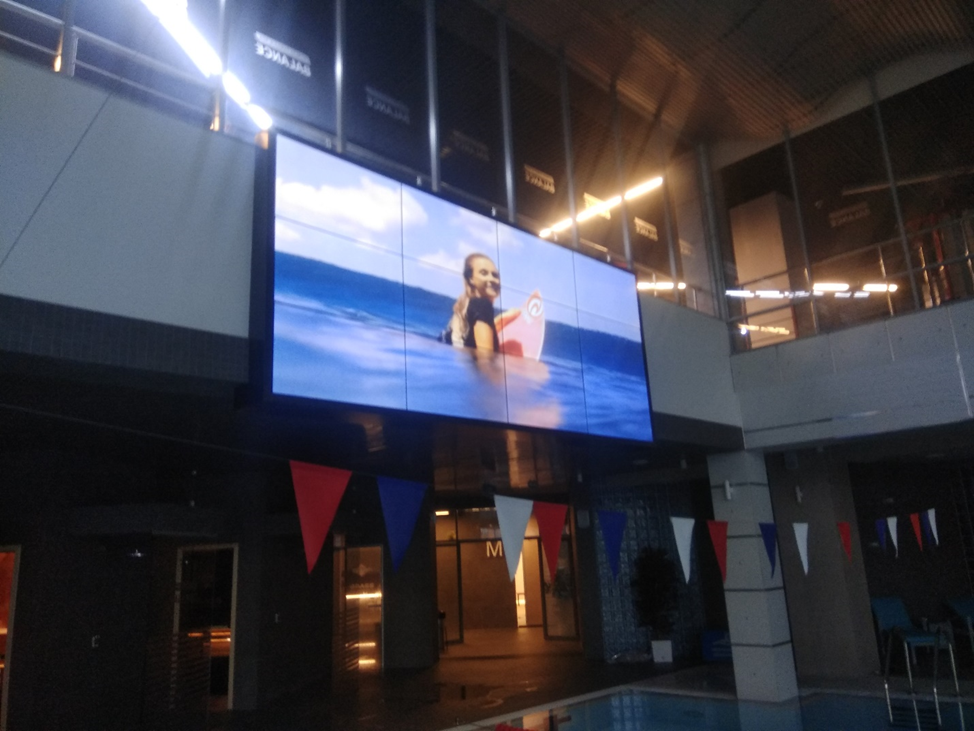

Для чего же нужны именно видеостены? Есть бесспорная и однозначная ниша, которую конкурентные устройства пока занять не в состоянии. Имеется в виду видеодемонстрация в ярко освещенных помещениях с высоким качеством изображения. Видеопроекторы хороши по разрешению, но не могут пока, при сравнимой цене, пересветить солнце, а светодиодные LED дисплеи, справляющиеся с высокой освещенностью, при сопоставимой стоимости, не могут похвастаться высоким разрешением. Такие места чаще всего находятся в торговых центрах или крупных сетевых магазинах, фитнес центрах, на вокзалах и в аэропортах. Ресепшены крупных компаний также часто пользуются видеостенами для создания креативного дизайна.

Еще одним верным направлением, плотно оккупированным видеостенами, являются ситуационные центры, диспетчерские посты и комнаты видеонаблюдения. Благодаря совокупности показателей: низкой стоимости владения, высокой отказоустойчивости, высокому показателю наработки на отказ, высокому разрешению, большим углам обзора, высокой контрастности и устойчивости к засветке паразитными источниками, альтернативы видеостенам в данном сегменте нет.

Видя относительно небыстрые темпы развития видеопроекторов и светодиодных LED дисплеев, революции в данном сегменте ожидать не стоит. А значит, что и в ближайшей перспективе можно смело закладывать в проекты видеостены, как оптимальное решение по соотношению цена/функционал/качество.
